TensorFlow/RNNで連続的な値の時系列データを予測する

(2018-02-11)

TensorFlowのRNN(LSTM)のチュートリアルのコードを読む - sambaiz-net

チュートリアルで扱ったのは語彙数分の単語、つまり離散的な値だったが、今回は連続的な値を取る場合のモデルを作る。 全体のコードはここ

入力

以下の関数によって生成した1次元のデータ列。 これをstrideした最後のデータ、つまり時系列的に次に来るものを予測させる。

def make_time_series_data(size):
  data = []
  for i in range(size):
    data.append(sin(random.normalvariate(i,0.1)*0.1))
  return np.reshape(np.array(data, dtype=np.float32), (size,1))

def make_batch(data, batch_size, num_steps, num_dimensions, name=None):
  epoch_size =  data.size // (batch_size*num_steps*num_dimensions)
  data = np.lib.stride_tricks.as_strided(
    data,
    shape=
      (epoch_size,
        batch_size,
       num_steps+1,
       num_dimensions),
    strides=(
        4*batch_size*num_steps*num_dimensions,
        4*num_steps*num_dimensions,
        4*num_dimensions,
        4 # bytes
    ),
    writeable=False
  )

  return data[:, :, :-1], data[:, :, 1:]

モデル

input layerでLSTMのhidden_sizeに合わせて、output layerで予測値を得ている。 lossはMSE(Mean squared error)。OptimizerはGradientDecentOptimizerを使っている。

チュートリアルでは自力で各time_stepの値を入れていたけど、 今回はdynamic_rnn()に任せている。

class Model(object):
  def __init__(self, config, is_training=False):
    # config
    self.batch_size = config.batch_size
    self.num_steps = config.num_steps
    self.num_dimensions = config.num_dimensions
    self.keep_prob = config.keep_prob
    self.hidden_size = config.hidden_size
    self.num_layers = config.num_layers

    # placeholder
    self.input = tf.placeholder(tf.float32, [None, self.num_steps, self.num_dimensions], name="input")
    self.input_strided = tf.placeholder(tf.float32, [self.batch_size, self.num_steps, self.num_dimensions], name="input_strided")
    self.lr = tf.placeholder(tf.float32, name="learning_rate")

    # input layer
    input = tf.reshape(self.input, [-1, self.num_dimensions])
    input_w = tf.get_variable("input_w", [self.num_dimensions, self.hidden_size], dtype=tf.float32)
    input_b = tf.get_variable("input_b", [self.hidden_size], dtype=tf.float32)
    input = tf.nn.xw_plus_b(input, input_w, input_b)
    input = tf.reshape(input, [self.batch_size, self.num_steps, self.hidden_size])

    # LSTM layer
    output, state = self._build_rnn_graph(input, is_training)

    # output layer
    output = tf.reshape(output, [-1, self.hidden_size])
    output_w = tf.get_variable("output_w", [self.hidden_size, 1], dtype=tf.float32)
    output_b = tf.get_variable("output_b", [1], dtype=tf.float32)
    output = tf.nn.xw_plus_b(output, output_w, output_b)
    self.output = tf.reshape(output, [self.batch_size, self.num_steps, 1])

    self.cost = tf.reduce_mean(tf.square(self.output[:, -1, :] - self.input_strided[:, -1, :]))
    self.train_op = tf.train.GradientDescentOptimizer(self.lr).minimize(self.cost, global_step=tf.train.get_or_create_global_step())

  def _build_rnn_graph(self, input, is_training):
    def make_cell():
      cell = tf.contrib.rnn.LSTMBlockCell(
        self.hidden_size, forget_bias=0.0)
      if is_training and self.keep_prob < 1:
        cell = tf.contrib.rnn.DropoutWrapper(
          cell, output_keep_prob=self.keep_prob)
      return cell

    cell = tf.contrib.rnn.MultiRNNCell(
      [make_cell() for _ in range(self.num_layers)], state_is_tuple=True)
    initial_state = cell.zero_state(self.batch_size, tf.float32)
    output, state = tf.nn.dynamic_rnn(cell, input, initial_state=initial_state)
    return output, state

  def learn(self, session, input, input_strided, learning_rate):
    fetches = {
      "cost": self.cost,
      "train_op": self.train_op
    }
    feed_dict = {
      self.input: input,
      self.input_strided: input_strided,
      self.lr: learning_rate
    }
    vals = session.run(fetches, feed_dict=feed_dict)
    cost = vals["cost"]
    return cost

  def predict(self, session, input):
    feed_dict = {
      self.input: np.reshape(input, (1, input.shape[0], input.shape[1]))
    }
    return session.run(self.output, feed_dict=feed_dict)[0,-1]

ハイパーパラメータ

調整が難しい。max_epochは学習率の初期値(learning_rate)で学習し続けるepochの数なわけなんだけど、 これを大きくして一気にlossを減らしていこうとしたら案外簡単に収束しなくなってしまった。 num_steps、つまり予測するのに見る数は今回のデータの場合そんなに大きくある必要はなくて、 むしろ大きくすると平たいグラフになって最大値や最小値との誤差が大きくなった。 hidden_sizenum_layersは増やしても良さそうだけどメモリが足りなかった。

class Config(object):
  init_scale = 0.1
  learning_rate = 1.0
  num_layers = 2
  num_steps = 5
  hidden_size = 200
  max_epoch = 3
  batch_size = 3000
  num_dimensions = 1
  keep_prob = 1.0
  lr_decay = 0.5

学習結果

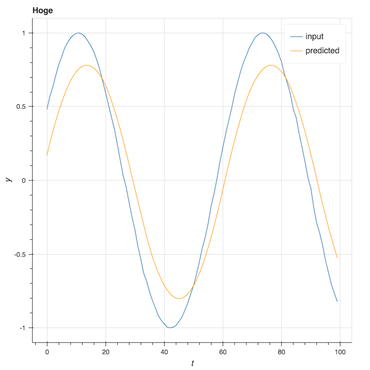

300000個のデータから学習して予測させた。 予測値は実際の値と比べて若干振幅が少ないけど、形としては良い感じだ。

実際のデータと予測結果のグラフ
