SparkのWeb UIでJobのStageとExecutorによるTask分散、SQLのplanを確認する

sparkaws

SparkのWeb UIはJobやExecutorをモニタリングするためのツール。

aws-glue-samplesから maven:3.6-amazoncorretto-8 ベースでSparkを動かすDockerfileを持ってきて、 History Server起動する。Glueで出力されたEventLogのパスと認証情報を渡している。

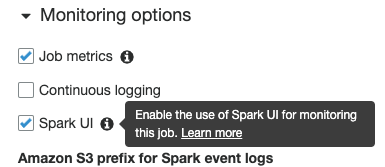

EventLogの出力設定

$ git clone https://github.com/aws-samples/aws-glue-samples.git
$ cd aws-glue-samples/utilities/Spark_UI/glue-3_0/
$ docker build -t glue/sparkui:latest .
$ docker run -it -e SPARK_HISTORY_OPTS="$SPARK_HISTORY_OPTS -Dspark.history.fs.logDirectory=s3a://path_to_eventlog
-Dspark.hadoop.fs.s3a.access.key=$AWS_ACCESS_KEY_ID -Dspark.hadoop.fs.s3a.secret.key=$AWS_SECRET_ACCESS_KEY"
-p 18080:18080 glue/sparkui:latest "/opt/spark/bin/spark-class org.apache.spark.deploy.history.HistoryServer"

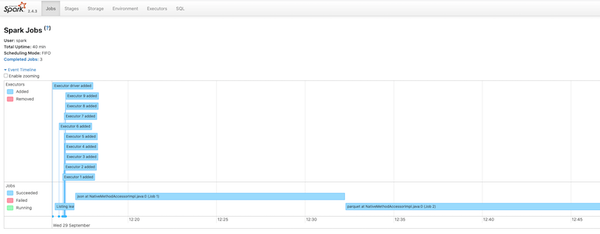

これで http://localhost:18080 にアクセスしApplicationを選択するとJob実行やExecutor追加のタイムラインが表示される。

Job実行やExecutor起動のタイムライン

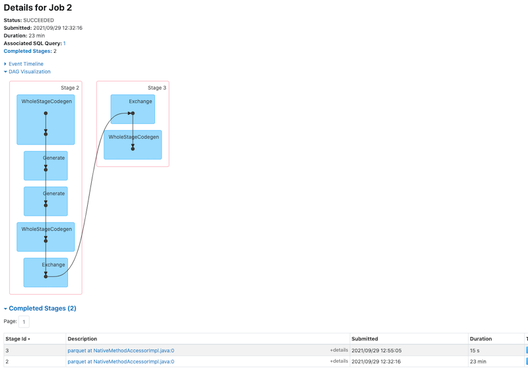

各Jobをクリックすると次のようにStageとDAG(Directed Acyclic Graph)が表示される。 WholeStageCodeGenは高速化のため処理ごとではなくStage単位でCode Generationする処理。 ただ生成されるコードが大きいとJVMがJITコンパイルしなくなるのでかえって遅くなることもあるそうだ。

Stageはコストが大きいシャッフルを必要としない実行単位なので少ない方が良い。 Joinのためにかさんでいるのであれば、パラメータを調整するなどしてシャッフルしないBroadcast Hash Joinにできないか検討する。

Apache SparkのRDD, DataFrame, DataSetとAction, Transformation - sambaiz-net

StageごとのDAG

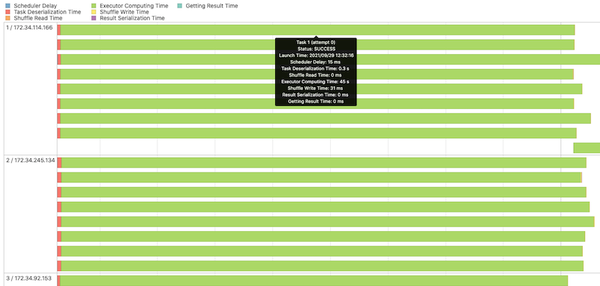

さらにStageをクリックすると各ExecutorごとのTaskのタイムラインが表示される。 ほとんどの時間をComputing Timeに割けていて、Taskの実行時間やExecutorへのInput Recordsの統計も概ね均一で、うまく分散できているように見える。

Executorが実行しているTaskのタイムライン

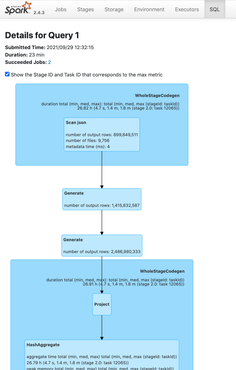

SQLのタブを見るとOptimizerによって最適化されたクエリのLogical planや、 実際に実行されるPhysical plan、そのどこにどれくらい時間がかかっているかを確認できる。

SQLのPhysical plan
